Cómo comprobar la compatibilidad de los SSD PCIe M.2 NVMe con tu placa base

Entonces, hoy prepárate para aprender cómo verificar la compatibilidad de los SSD PCIe M.2 NVMe con una placa base porque lo tenemos todo aquí.

Este tipo de frustraciones se producen cuando los usuarios finales no pueden configurar la placa base para que detecte el SSD PCIe M.2 NVMe. La mayoría de las veces, este problema se debe a una incompatibilidad entre el SSD y la placa base. Esto podría deberse a una incompatibilidad de ranuras con el SSD o, probablemente, a una configuración dentro del BIOS de la placa base que no está configurada para detectar el almacenamiento PCIe.

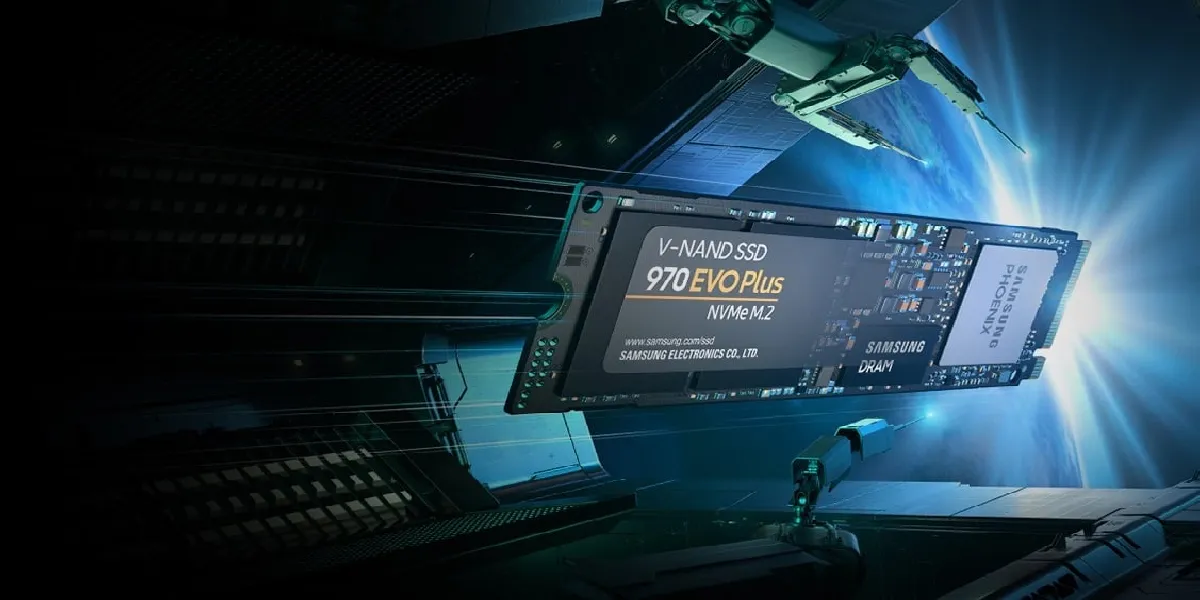

A la hora de comprar un SSD de alto rendimiento, muchos optan por el Samsung 970 Evo NVMe. Imagen cortesía de Samsung.

El motivo principal de este problema es que NVMe, necesario para los SSD PCIe más rápidos, solo es compatible con las ranuras M.2 de algunas placas base. A veces, es posible que el SSD no se detecte debido a un firmware desactualizado o a una configuración incorrecta del BIOS. No todos los dispositivos NVMe son compatibles con todos los tipos de CPU y chipsets.

Para ver qué ranuras de tu placa base admiten unidades PCIe NVMe, comprueba la configuración de tu BIOS para confirmar que sean correctas y consulta el manual del usuario de tu placa base. Al instalar una unidad NVMe, presta atención al modelo de tu placa base, ya que al agregar una unidad NVMe se desactivan algunos puertos SATA y el usuario debe tener mucho cuidado al conectar varias unidades.

Qué tener en cuenta al comprar una unidad NVMe

Dado que los SSD NVMe han ganado popularidad debido a un rendimiento mucho mayor a un precio más bajo en comparación con los SSD SATA tradicionales, hay algunas cosas que considerar antes de actualizar a un disco NVMe. Este artículo se centrará principalmente en la compatibilidad de los SSD NVMe PCIe Gen 3 con varios sistemas para ayudarlo a tomar una decisión informada. Nuestra Guía de compra para comprar un SSD profundiza mucho más sobre los distintos tipos de SSD que existen, así como sus formatos, incluidos, entre otros, NVMe. ¿Está comprando un SSD NVMe? Aquí hay algunas cosas que debe saber.

Factor de forma M.2

Mientras que los SSD SATA estándar admiten tanto el formato de 2,5" como la ranura M.2 en la placa base, las unidades NVMe solo admiten la ranura M.2. Debido a la arquitectura flexible M.2, existe una amplia gama de tarjetas M.2, desde SSD SATA y NVMe hasta...

Los SSD con formato M.2 vienen en dos versiones: SATA y NVMe. Los SSD SATA con ranura M.2 son más pequeños y ofrecen una alternativa sin cables a los SSD SATA de 2,5", a la vez que ofrecen un rendimiento comparable.

A pesar de las similitudes en cuanto al diseño, incluida la ocupación de la misma ranura, las unidades NVMe se conectan a través del bus PCIe y son, por diseño, más rápidas que las unidades SATA. La elección entre seleccionar un SSD NVMe o un SSD SATA, considerando el impactante contraste entre los dos, es una decisión que debe tomarse. Además, las unidades SATA M.2, aunque similares a los discos NVMe en lo que respecta a la ubicación de las ranuras, son considerablemente más rápidas. Mientras que la velocidad teórica de los SSD NVMe M.2 alcanza los 4000 MB/s, la mayoría de los SSD SATA apenas alcanzan los 550-600 MB/s. De esta manera, SATA es más lento.

Compatibilidad de la placa base

Básicamente, la placa base es muy importante a la hora de asegurarse de que la unidad NVMe que uno está a punto de comprar funcionará con su sistema.

Ranura M.2

Los SSD NVMe solo se pueden instalar en placas base que estén equipadas con una ranura M.2. Deberás comprobar si tu placa base tiene una ranura M.2. Por lo general, encontrarás la ranura M.2 cerca o debajo de las ranuras PCIe. La ranura M.2 tiene 22 mm de ancho y se puede insertar horizontalmente. Algunas placas base actuales albergan dos, incluso tres ranuras M.2. Por otro lado, las más antiguas y algunos modelos de bajo coste pueden no tenerlas en absoluto.

Sin ranuras M.2, las placas base modernas nunca están completas. Las ranuras M.2 pueden alojar una amplia gama de tarjetas: tarjetas Wi-Fi y Bluetooth, SSD SATA, SSD NVMe.

El hecho de que tu dispositivo tenga una ranura M.2 no significa que puedas asumir que sea compatible con NVMe. Esa configuración M.2 también permite PCIe, SATA y USB 3.0. Para la mayoría de las ranuras M.2, SATA fue la primera opción disponible. Realmente necesitas consultar el manual de tu placa base para asegurarte de que admite unidades SATA y NVMe para comprobar su compatibilidad. En cuanto al almacenamiento, esto es lo que dice el manual de la placa base MSI B450 Tomahawk MAX:

Consulte el manual de la placa base B450 Tomahawk MAX para obtener más detalles (se eliminaron las líneas adicionales)

No hay necesidad de preocuparse si su placa base no tiene ranuras M.2. Aún puede instalar la unidad NVMe en la placa base a través de una ranura PCIe x4 utilizando solo una tarjeta adaptadora PCIe M.2 económica y de rendimiento ligeramente reducido.

Llaves

Otros elementos importantes de esta ecuación incluyen la configuración de la ranura M.2 de la placa base y del propio SSD NVMe. También se puede investigar la unidad y la ranura para ver qué zócalos son incompatibles, pero la instalación de conectores en algunos zócalos requiere llaves.

Las dos "claves" principales de la placa determinan con bastante precisión la compatibilidad de la ranura M.2 con PCIe x2 y PCIe x4. En una ranura con clave B, seis contactos (o pines 12 a 19) la distinguen del resto. En una ranura con clave M, cinco contactos (o pines 59 a 66) lo hacen. Si desea saber si la ranura M.2 admite unidades con clave B o clave M, o ambas, puede comprobar estos contactos en la propia ranura.

Esto le permitirá saber si la ranura utiliza PCIe x2 (las ranuras pueden ser de tipo B o M) o PCIe x4, que utiliza solo la ranura M. Debido a que se utilizan cuatro carriles en lugar de dos, las unidades PCIe x4 son más rápidas. Dado que muchas de las ranuras de tipo B más antiguas eran solo para SATA, es importante consultar las instrucciones de su placa base para comprobar la compatibilidad. Puede instalar unidades SATA en las ranuras de tipo B o M.

Longitud

Tenga en cuenta que las tarjetas M.2 o SSD se producen en longitudes diferentes. Los tamaños populares de SSD NVMe son "2242", que corresponde a una longitud de 42 mm, y "2280", que equivale a una longitud de 80 mm. Tanto el sitio web del producto SSD como el manual de la placa base tienen esta información, por lo que es bastante fácil de comprobar. En términos generales, no suelen surgir problemas de compatibilidad porque la mayoría de los nuevos SSD que llegan al mercado tienen el estándar 2280, y muchas placas base recientes se diseñaron para admitir hasta cuatro tamaños M.2. En la práctica, esto generará algunas limitaciones debido al área reducida en las placas Mini-ITX o para portátiles. Asegúrese de consultar el manual de la placa base para saber qué longitud máxima se admite. Los SSD M.2 2280, 2260 e incluso 2242 pueden ser demasiado largos para algunas placas. Tal vez funcione el M.2 2230 o tamaños más pequeños similares. Diferencias entre unidades NVMe

No todas las unidades NVMe son iguales. Cualquier unidad NVMe debería superar significativamente el rendimiento de un disco duro o SSD SATA normal, pero algunas están diseñadas para ser incluso más eficientes. Al comprar una SSD NVMe, tenga en cuenta lo siguiente:

Los SSD NVMe PCIe M-key x4 son más rápidos que sus predecesores, B-key y M-key x2 PCIe.

Las unidades de menor capacidad suelen ser más lentas que sus hermanas mayores porque el controlador divide los datos más rápido y, por lo tanto, los almacena más rápido cuando se utilizan más chips NAND.

El rendimiento también podría verse afectado por el tipo de NAND Flash utilizado: en SLC de celda de un solo nivel, que es el más rápido; MLC de tres niveles de celdas, de nivel medio; y QLC de cuatro niveles de celdas, el más lento.

También puede mejorar significativamente la velocidad y la resistencia al incorporar la implementación de un búfer de memoria de host, caché SLC o DRAM a bordo.

Eso es todo desde 'Cómo comprobar la compatibilidad de los SSD PCIe M.2 NVMe con su placa base', esperando haberle podido ayudar mucho.
