Comment vérifier la compatibilité des SSD PCIe M.2 NVMe avec votre carte mère

Alors, aujourd'hui, préparez-vous à apprendre comment vérifier la compatibilité des SSD PCIe M.2 NVMe avec une carte mère, car nous avons tout ici.

De telles frustrations se produisent lorsque les utilisateurs finaux ne parviennent pas à configurer la carte mère pour détecter le SSD PCIe M.2 NVMe. La plupart du temps, ce problème est dû à une incompatibilité entre le SSD et la carte mère. Cela peut être dû à une incompatibilité d'emplacement avec le SSD, ou probablement à un paramètre du BIOS de la carte mère qui n'est pas configuré pour détecter le stockage PCIe.

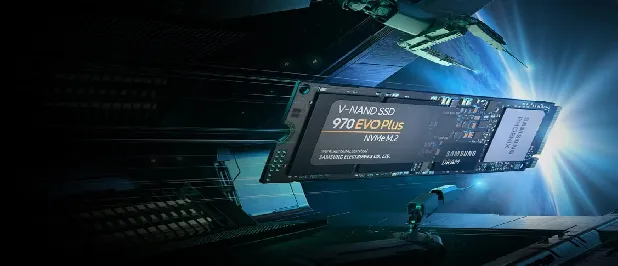

Lorsqu'ils cherchent à acheter un SSD hautes performances, nombreux sont ceux qui se tournent vers le Samsung 970 Evo NVMe. Image reproduite avec l'aimable autorisation de Samsung.

La principale raison de ce problème est que le NVMe, requis pour les SSD PCIe plus rapides, n'est pris en charge que par les emplacements M.2 de certaines cartes mères. Parfois, le SSD peut également ne pas être détecté en raison d'un firmware obsolète ou de paramètres BIOS incorrects. Tous les périphériques NVMe ne sont pas pris en charge par tous les types de processeurs et de chipsets.

Pour savoir quels emplacements de votre carte mère prennent en charge les disques PCIe NVMe, vérifiez les paramètres de votre BIOS pour vous assurer qu'ils sont corrects et consultez le manuel d'utilisation de votre carte mère. Lors de l'installation d'un disque NVMe, faites attention au modèle de votre carte mère, car l'ajout d'un disque NVMe désactive certains ports SATA et l'utilisateur doit être très prudent lors de la connexion de plusieurs disques.

Que rechercher lors de l'achat d'un lecteur NVMe

Les SSD NVMe ont gagné en popularité grâce à des performances bien supérieures à celles des SSD SATA traditionnels et à un prix inférieur. Il y a donc quelques éléments à prendre en compte avant de passer à un disque NVMe. Cet article se concentrera principalement sur la compatibilité des SSD NVMe PCIe Gen 3 avec différents systèmes afin de vous aider à faire un choix éclairé. Notre guide d'achat pour l'achat d'un SSD explique en détail les différents types de SSD disponibles, ainsi que leurs facteurs de forme, y compris, mais sans s'y limiter, le NVMe. Vous achetez un SSD NVMe ? Voici quelques éléments à connaître.

Facteur de forme M.2

Alors que les SSD SATA standard prennent en charge à la fois le format 2,5" et l'emplacement M.2 de la carte mère, les disques NVMe ne prennent en charge que l'emplacement M.2. En raison de l'architecture M.2 flexible, une large gamme de cartes M.2, des SSD SATA et NVMe aux.

Les SSD au format M.2 sont disponibles en deux versions: SATA et NVMe. Les SSD SATA à emplacement M.2 sont plus petits et offrent une alternative sans câble aux SSD SATA 2,5", tout en parvenant à offrir des performances comparables.

Despite the similarities in design, including occupying the same slot, NVMe drives connect via the PCIe bus and are, by design, faster than SATA drives. The choice between selecting an NVMe SSD or a SATA SSD-considering the shocking contrast between the two-is a decision to be made. Furthermore, M.2 SATA drives, while similar to NVMe disks in regard to the positioning of the slots, are considerably faster. While the theoretical speed of M.2 NVMe SSDs reaches 4000 MB/s, most SATA SSDs barely reach 550-600 MB/s. In this fashion, SATA is slower.

Compatibility of Motherboard

Basically, the motherboard is very important when it comes to making sure that an NVMe drive one is about to buy will work with one's system.

M.2 Slot

NVMe SSDs can only be installed to motherboards that are equipped with an M.2 slot. You will need to check if your motherboard has an M.2 slot. You will generally find the M.2 slot near or under the PCIe slots. The M.2 slot is 22mm wide and can be inserted horizontally. Some motherboards nowadays house two, even three M.2 slots. On the other hand, older ones, and some low-cost models, may not have them at all.

Without M.2 slots, modern motherboards are never complete. M.2 slots can accommodate a wide range of cards: Wi-Fi and Bluetooth cards, SATA SSDs, NVMe SSDs.

Just because your device has an M.2 slot does not mean you can assume that it's compatible with NVMe. That M.2 configuration also allows PCIe, SATA, and USB 3.0. For most M.2 slots, SATA was the first available option. You really need to look into your motherboard's handbook to be sure if it supports both SATA and NVMe drives for compatibility. As far as storage goes, this is what the handbook for the motherboard MSI B450 Tomahawk MAX says:

Refer to the B450 Tomahawk MAX motherboard manual for further details - extra lines removed

No need to freak out if your motherboard doesn't have M.2 slots. You still can install the NVMe drive to the motherboard through a PCIe x4 slot using only a slightly reduced-performance cheap PCIe M.2 adapter card.

Keys

Other important elements of this equation include the configuration of the motherboard's M.2 slot and the NVMe SSD itself. One can also research the drive and the slot to see which sockets are incompatible, but installation of connectors in some sockets requires keys.

The two primary "keys" on the board pretty well dictate the compatibility of the M.2 slot with PCIe x2 and PCIe x4. On a B-keyed slot, six contacts-or pins 12 through 19-set it apart from the rest. On an M-keyed slot, five contacts-or pins 59 through 66-do so. If you want to know whether the M.2 slot supports B-key or M-key drives, or both, you can check these contacts on the slot itself.

Cela vous permettra de savoir si l'emplacement utilise PCIe x2 (les emplacements peuvent être de type B-key ou M-key) ou PCIe x4, qui utilise uniquement la clé M. Étant donné que quatre voies sont utilisées au lieu de deux, les lecteurs PCIe x4 sont plus rapides. Étant donné que de nombreux anciens emplacements de clé B étaient uniquement SATA, il est important de vérifier les instructions de votre carte mère pour vérifier la compatibilité. Vous pouvez installer des lecteurs SATA dans les emplacements de clé B ou M.

Longueur

Notez que les cartes M.2 ou SSD sont produites dans des longueurs différentes. Les tailles populaires de SSD NVMe sont « 2242 » correspondant à une longueur de 42 mm et « 2280 » équivalent à 80 mm de longueur. Le site Web du produit SSD et le manuel de la carte mère contiennent ces informations, il est donc assez facile de les vérifier. En règle générale, les problèmes de compatibilité ne se posent généralement pas car la plupart des nouveaux SSD qui arrivent sur le marché ont la norme 2280, et de nombreuses cartes mères récentes ont été conçues pour accepter jusqu'à quatre tailles M.2. En pratique, cela entraînera certaines limitations en raison de l'espace restreint sur les cartes Mini-ITX ou pour ordinateur portable. Assurez-vous de vérifier le manuel de la carte mère pour savoir quelle longueur maximale est prise en charge. Les SSD M.2 2280, 2260 et même 2242 peuvent être trop longs pour certaines cartes. Peut-être que le M.2 2230 peut fonctionner ou que des tailles plus petites similaires le feraient.

Tous les disques NVMe ne sont pas identiques. Tout disque NVMe devrait être nettement plus performant qu'un disque dur classique ou un SSD SATA, mais certains sont conçus pour être encore plus légers et plus efficaces. Lorsque vous achetez un SSD NVMe, gardez à l'esprit que :

Les SSD M-key x4 PCIe NVMe sont plus rapides que leurs prédécesseurs, B-key et M-key x2 PCIe.

Les disques de plus petite capacité sont souvent plus lents que leurs homologues de plus grande capacité, car le contrôleur divise les données plus rapidement et les stocke donc plus rapidement lorsque davantage de puces NAND sont utilisées.

Les performances peuvent également être affectées par le type de mémoire Flash NAND utilisé: dans une cellule à un seul niveau (SLC), qui est la plus rapide; dans une cellule à trois niveaux (MLC) de milieu de gamme; dans une cellule à quatre niveaux (QLC), la plus lente.

Il peut également améliorer considérablement la vitesse et l'endurance en incorporant la mise en œuvre d'un tampon de mémoire hôte, d'un cache SLC ou d'une DRAM à bord.

C'est tout pour « Comment vérifier la compatibilité des SSD PCIe M.2 NVMe avec votre carte mère », en espérant que nous avons pu vous aider beaucoup.
