So überprüfen Sie die Kompatibilität von PCIe M.2 NVMe SSDs mit Ihrem Motherboard‘

Machen Sie sich also heute bereit und erfahren Sie, wie Sie die Kompatibilität von PCIe M.2 NVMe SSDs mit einem Motherboard überprüfen, denn wir haben alles hier.

Solche Frustrationen treten auf, wenn die Endbenutzer das Motherboard nicht so konfigurieren können, dass es die PCIe M.2 NVMe SSD erkennt. In den meisten Fällen ist dieses Problem auf eine Inkompatibilität zwischen der SSD und dem Motherboard zurückzuführen. Dies kann an einer Inkompatibilität eines Steckplatzes mit der SSD liegen oder wahrscheinlich an einer Einstellung im BIOS des Motherboards, die nicht auf die Erkennung von PCIe-Speicher eingestellt ist.

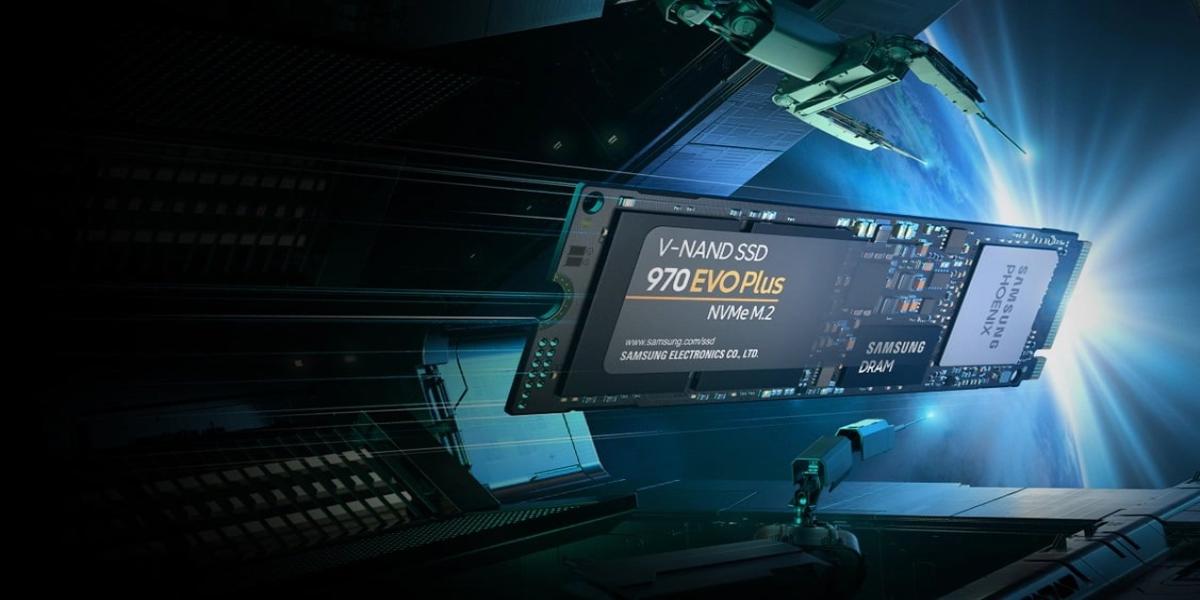

Wenn Sie eine leistungsstarke SSD kaufen möchten, greifen viele zur Samsung 970 Evo NVMe. Bild mit freundlicher Genehmigung von Samsung.

Der Hauptgrund für dieses Problem ist, dass NVMe, das für schnellere PCIe-SSDs erforderlich ist, nur auf einigen Motherboards von M.2-Steckplätzen unterstützt wird. Manchmal wird die SSD auch aufgrund veralteter Firmware oder falscher BIOS-Einstellungen nicht erkannt. Nicht alle NVMe-Geräte werden von allen Arten von CPUs und Chipsätzen unterstützt.

Um zu sehen, welche Steckplätze in Ihrem Motherboard PCIe NVMe-Laufwerke unterstützen, überprüfen Sie Ihre BIOS-Einstellungen, um sicherzustellen, dass sie korrekt sind, und lesen Sie das Benutzerhandbuch Ihres Motherboards. Achten Sie beim Installieren eines NVMe-Laufwerks auf Ihr Motherboard-Modell, da durch das Hinzufügen eines NVMe-Laufwerks einige SATA-Anschlüsse deaktiviert werden und ein Benutzer beim Anschließen mehrerer Laufwerke sehr vorsichtig sein muss.

Worauf Sie beim Kauf eines NVMe-Laufwerks achten sollten

Da NVMe-SSDs aufgrund ihrer deutlich höheren Leistung bei geringerem Preis im Vergleich zu herkömmlichen SATA-SSDs an Popularität gewonnen haben, gibt es vor dem Upgrade auf eine NVMe-Festplatte einige Dinge zu beachten. Dieser Artikel konzentriert sich hauptsächlich auf die Kompatibilität von PCIe Gen 3 NVMe-SSDs mit verschiedenen Systemen, um Ihnen eine fundierte Entscheidung zu ermöglichen. Unser Kaufratgeber zum Kauf einer SSD geht viel tiefer auf die verschiedenen Arten von SSDs auf dem Markt sowie deren Formfaktoren ein, einschließlich, aber nicht beschränkt auf NVMe. Sie möchten eine NVMe-SSD kaufen? Hier sind einige Dinge, die Sie wissen sollten.

M.2-Formfaktor

Während Standard-SATA-SSDs sowohl den 2,5-Zoll-Formfaktor als auch den M.2-Steckplatz auf der Hauptplatine unterstützen, unterstützen NVMe-Laufwerke nur den M.2-Steckplatz. Aufgrund der flexiblen M.2-Architektur ist eine breite Palette von M.2-Karten erhältlich – von SATA- und NVMe-SSDs bis hin zu …

SSDs im M.2-Formfaktor gibt es in zwei Varianten: SATA und NVMe. M.2-Slot-SATA-SSDs sind kleiner und bieten eine kabellose Alternative zu 2,5-Zoll-SATA-SSDs, bieten aber dennoch eine vergleichbare Leistung.

Despite the similarities in design, including occupying the same slot, NVMe drives connect via the PCIe bus and are, by design, faster than SATA drives. The choice between selecting an NVMe SSD or a SATA SSD-considering the shocking contrast between the two-is a decision to be made. Furthermore, M.2 SATA drives, while similar to NVMe disks in regard to the positioning of the slots, are considerably faster. While the theoretical speed of M.2 NVMe SSDs reaches 4000 MB/s, most SATA SSDs barely reach 550-600 MB/s. In this fashion, SATA is slower.

Compatibility of Motherboard

Basically, the motherboard is very important when it comes to making sure that an NVMe drive one is about to buy will work with one's system.

M.2 Slot

NVMe SSDs can only be installed to motherboards that are equipped with an M.2 slot. You will need to check if your motherboard has an M.2 slot. You will generally find the M.2 slot near or under the PCIe slots. The M.2 slot is 22mm wide and can be inserted horizontally. Some motherboards nowadays house two, even three M.2 slots. On the other hand, older ones, and some low-cost models, may not have them at all.

Without M.2 slots, modern motherboards are never complete. M.2 slots can accommodate a wide range of cards: Wi-Fi and Bluetooth cards, SATA SSDs, NVMe SSDs.

Just because your device has an M.2 slot does not mean you can assume that it's compatible with NVMe. That M.2 configuration also allows PCIe, SATA, and USB 3.0. For most M.2 slots, SATA was the first available option. You really need to look into your motherboard's handbook to be sure if it supports both SATA and NVMe drives for compatibility. As far as storage goes, this is what the handbook for the motherboard MSI B450 Tomahawk MAX says:

Refer to the B450 Tomahawk MAX motherboard manual for further details - extra lines removed

No need to freak out if your motherboard doesn't have M.2 slots. You still can install the NVMe drive to the motherboard through a PCIe x4 slot using only a slightly reduced-performance cheap PCIe M.2 adapter card.

Keys

Other important elements of this equation include the configuration of the motherboard's M.2 slot and the NVMe SSD itself. One can also research the drive and the slot to see which sockets are incompatible, but installation of connectors in some sockets requires keys.

The two primary "keys" on the board pretty well dictate the compatibility of the M.2 slot with PCIe x2 and PCIe x4. On a B-keyed slot, six contacts-or pins 12 through 19-set it apart from the rest. On an M-keyed slot, five contacts-or pins 59 through 66-do so. If you want to know whether the M.2 slot supports B-key or M-key drives, or both, you can check these contacts on the slot itself.

So erfahren Sie, ob der Steckplatz PCIe x2 verwendet (die Steckplätze können entweder B-Key oder M-Key sein) oder PCIe x4, das nur M-Key verwendet. Da vier statt zwei Lanes verwendet werden, sind PCIe x4-Laufwerke schneller. Da viele der älteren B-Key-Steckplätze nur SATA-Steckplätze waren, ist es wichtig, die Anweisungen für Ihr Motherboard auf Kompatibilität zu prüfen. Sie können SATA-Laufwerke entweder in den B- oder M-Key-Steckplätzen installieren.

Länge

Beachten Sie, dass M.2-Karten oder SSDs in einigen unterschiedlichen Längen hergestellt werden. Die gängigen Größen von NVMe-SSDs sind „2242“, was einer Länge von 42 mm entspricht, und „2280“, was einer Länge von 80 mm entspricht. Sowohl die SSD-Produktwebsite als auch das Handbuch des Motherboards enthalten diese Informationen, sodass sie recht einfach zu überprüfen sind. Im Allgemeinen treten Kompatibilitätsprobleme normalerweise nicht auf, da die meisten neuen SSDs auf dem Markt den 2280-Standard haben und viele aktuelle Motherboards für bis zu vier M.2-Größen ausgelegt sind. In der Praxis führt dies aufgrund des engen Platzes auf Mini-ITX- oder Laptop-Boards zu einigen Einschränkungen. Überprüfen Sie unbedingt das Handbuch des Motherboards, welche Länge maximal unterstützt wird. M.2 2280-, 2260- und sogar 2242-SSDs können für einige Boards zu lang sein. Vielleicht funktioniert M.2 2230 oder ähnliche kleinere Größen. NVMe-Laufwerke – Unterschiede

Nicht alle NVMe-Laufwerke sind gleich. Jedes NVMe-Laufwerk sollte eine normale Festplatte oder SATA-SSD deutlich übertreffen, aber einige sind sogar noch schlanker und effizienter. Beachten Sie beim Kauf einer NVMe-SSD Folgendes:

M-Key x4 PCIe NVMe SSDs sind schneller als ihre Vorgänger B-Key und M-Key x2 PCIe.

Laufwerke mit geringerer Kapazität sind häufig langsamer als ihre größeren Geschwister, da der Controller die Daten schneller aufteilt und sie daher schneller speichert, wenn mehr NAND-Chips verwendet werden.

Die Leistung kann auch durch die Art des verwendeten NAND-Flash beeinträchtigt werden: bei Single-Level-Cell-SLC ist dies die schnellste Methode, bei Three-Level-Cells-MLC-Mid-Grade die Methode und bei Four-Level-Cells-QLC die Methode die langsamste.

Durch die Implementierung eines Host-Speicherpuffers, SLC-Cache oder DRAM an Bord können Geschwindigkeit und Lebensdauer außerdem deutlich verbessert werden.

Das ist alles zum Thema „So überprüfen Sie die Kompatibilität von PCIe M.2 NVMe SSDs mit Ihrem Motherboard“. Wir hoffen, wir konnten Ihnen weiterhelfen.
